EC01系列生瓷帶外觀檢測機

適用于陶瓷領域，生胚/生瓷帶外觀缺陷檢測
Product
Center
首頁 / 全部產品 / EC01系列生瓷帶外觀檢測機

高穩定性
大理石平臺搭配直線電機，機械定位精度±0.5微米

檢測重復性精度
最高可達±1微米，最小檢出缺陷5微米

取像可自動糾偏
可選手動/自動上下料

自動適應

產品圖形因收縮率不同等原因?qū)е碌囊恢滦詥栴}，實現柔性檢測

自檢設備功能模塊

可選尺寸、面積標準，及設置線寬百分比標準檢測

配方管理系統
搭配自動模塊，一鍵切換不同檢測需求

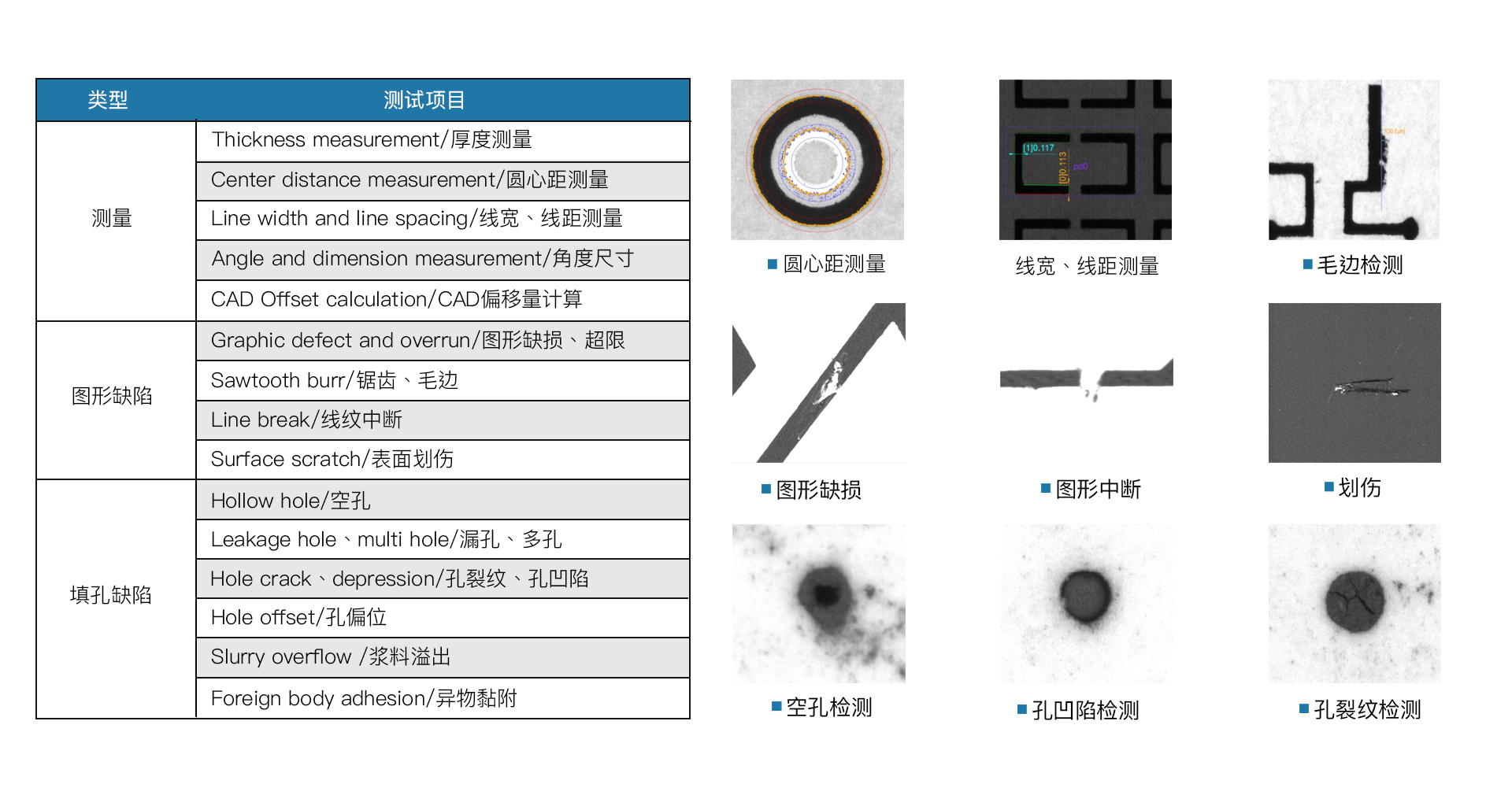

Testing items檢測項目
Specifications技術規格
操作參數

  • 適用產品

    適用于LTCC/HTCC/MLCC等燒結前的生瓷帶

  • 有效檢測范圍

    最大支持500mm（可根據客戶需求定制）

  • 產品導入

    支持DXF/DWG/GBR圖紙多圖層導入or合格品匹配

  • 檢測內容

    印刷圖案的缺陷檢測、已填孔或未填孔的孔位缺陷檢測、圖形尺寸測量、厚度測量等


視覺參數

  • 2D尺寸測量相機

    標配：16K黑白線陣相機

  • 2D尺寸測量精度

    最小重復精度±1um（根據所選相機精度會有所不同）

  • 2D缺陷檢測精度

    最小可識別精度≥5um（根據所選相機精度會有所不同）

  • 3D厚度測量精度

    最小重復精度±50nm

  • 3D缺陷檢測精度

    最小可識別精度≥10um（根據所選相機精度會有所不同）



規格

  • 視覺算法

    多圖層算法獨立設置容差+視覺AI深度學習缺陷分類

  • 不良品標記

    噴墨打點or激光打標or圖形報告

  • 數據儲存

    檢測數據實時監控、數據保存及數據統計功能

  • 檢測性能

    漏檢率=0%

  • 可擴展功能

    可配備批次/工單/產品等掃碼，及字符OCR識別功能，可增加料倉組件+運動模組or機械手，實現全自動上下料，可選配離線軟件分析功能，可對疊層資料進行整體統計分析

  • 可增加料倉組件+運動模組or機械手，實現全自動上下料


精度分檔

  • 像素精度

    1.75μm、2.5μm、3.5μm、5μm、7μm

  • 尺寸測量重復精度

    ±2μm、±3μm、±4μm、±5μm、±7μm

  • 最小缺陷檢出精度

    5μm、8μm、15μm、20μm、30μm

  • 視野寬度

    28mm、40mm、57mm、81mm、114mm

  • UPH（以200*200mm產品為例）

    20、30、60、120、180

  • 單片拍攝速度（以200*200mm產品為例）

    131s、69s、38s、21s、12s
